HAL248G全极霍尔开关在粉碎机（也称研磨机）中的应用

                           HAL248G全极霍尔开关在粉碎机（也称研磨机）中的应用

日常生活中，时常会看到家用小型粉碎机，就好像豆浆机、果汁机、绞肉机以及干果粗粮研磨机；它们核心原理无非是通过电机的高速运转带动研磨刀进行粉碎食物。

家用垃圾粉碎机是通过直流或交流电机驱动刀盘，利用离心力将粉碎腔内的食物垃圾粉碎后排入下水道。粉碎腔具有过滤作用，自动拦截食物固特颗粒，刀盘设有两个或者四个可360°回转的冲击头，没有利刃，安全，耐压，免维护。粉碎后的颗粒直径小于4毫米，不会堵塞排水管及下水道。

在刀头运转过程中，由于转速极高，对其设计保护措施及机制的要求必不可少；在设计上采用霍尔器件进行检测，在研磨机顶部的盖子结构里嵌入一颗强磁铁；当盖子正确关闭且到位时磁铁的位置刚好对应霍尔传感器的位置，这样磁性也能刚好被霍尔传感器所检测到，并输出信号给到MCU进行处理；当盖子打开或者未装到位时，霍尔传感器无法检测到磁性，输出相反的信号给到MCU进行处理；该功能机制的设置可以很好地保护研磨机使用者的安全，避免高速运转的机器对人体造成伤害。

全极性微功耗霍尔开关应用于粗粮研磨机到位检测设计的可行性。HAL248G霍尔开关具有磁场辨别全极性，对磁铁位置的安装方位没有过高的要求，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭，这样对于生产组装减少了组装时辨别磁极的困扰，降低了工艺的复杂性。

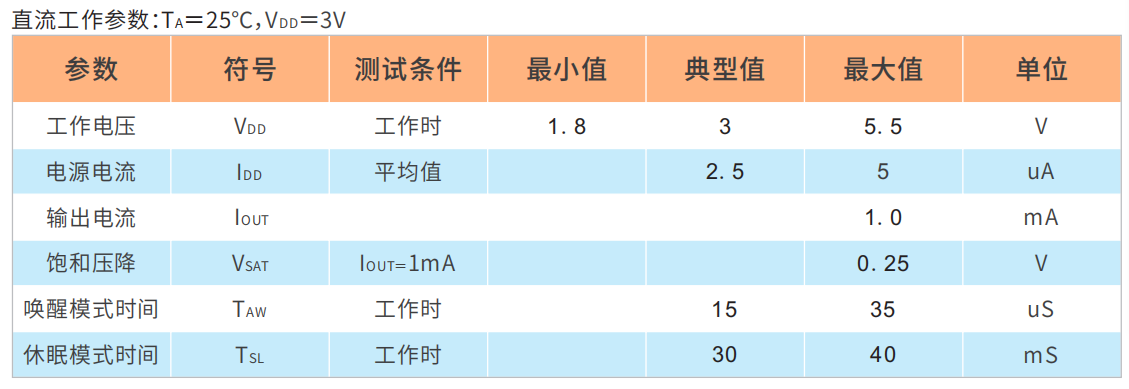

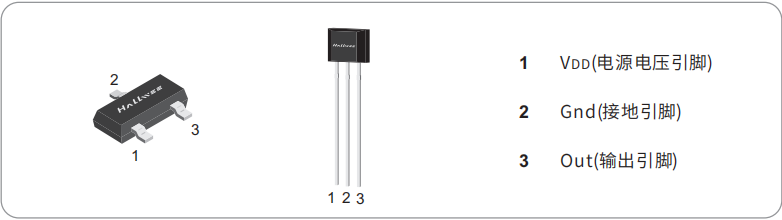

HAL248G霍尔开关的工作范围2~6V，可以满足一般控制电路上3.3-5V的需求，平均静态电流为5μA，满足传统家电对低功耗的需求；正常工作中反应速度快，工作频率达到40Hz，可以完全满足对研磨机盖子的到位进行检测；如图所示，HAL248G霍尔开关有两种不同的封装，TO-92S、SOT23-3；可以根据不同的应用场合采用不同的封装，选择性更多。
