线性霍尔在游戏手柄摇杆上的应用

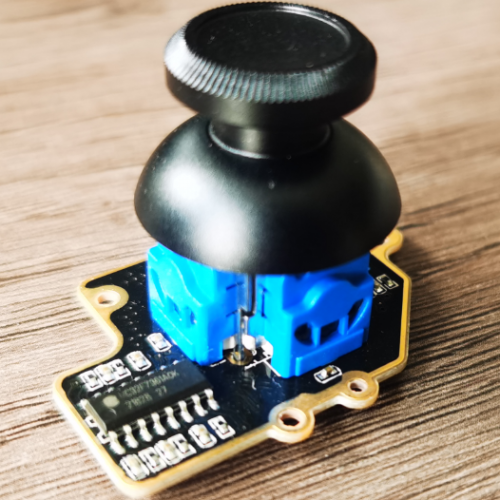

霍尔式摇杆,是一种非接触式的摇杆,利用磁感应霍尔效应元件,通过磁铁的靠近离开,得到霍尔元件的模拟输出信号。由于霍尔器件采用非接触磁感应原理,没有物体直接接触,整个系统更稳定。能在一些恶劣的环境(诸如尘、油、湿度较大的环境)下工作。

霍尔摇杆部件设计主要是保证摇杆在XY轴方向可以做到一定的角度旋转。这样摇杆头部的感应器就可以感应不同的触发器,达到不同的感应结果。
方案概述 应用框图 设计要点

摇杆一般所说的摇杆指设计为街机游戏,飞行模拟类等游戏使用的摇杆。 一般用于《拳皇》《》等格斗游戏或无人机摇控手柄。

绝大多数是直接采用飞机飞行控制杆作为原型去设计的,可以说具有很强的仿真度,游戏摇杆利用前后左右拨动摇杆去进行方向上的调整,直接影响着飞行游戏中的飞行状态。

摇杆分为两种,一种是电位式摇杆,一种是霍尔式摇杆。

电位式摇杆有个缺陷,即“漂移”,就是在你没有移动摇杆,甚至你的手没有碰到摇杆的时候,摇杆有信号输出,导致在游戏中出现人物突然自己走起来路或无人机朝一个方向自动飞行的情况。具体“漂移”原因这里不展开细讲。

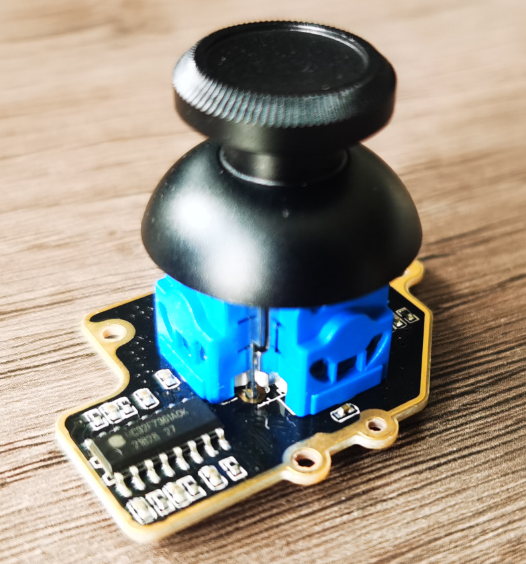

霍尔式摇杆,是一种非接触式的摇杆,利用磁感应霍尔效应元件,通过磁铁的靠近离开,得到霍尔元件的模拟输出信号。由于霍尔器件采用非接触磁感应原理,没有物体直接接触,整个系统更稳定。能在一些恶劣的环境(诸如尘、油、湿度较大的环境)下工作。

推荐使用低灵敏度线性霍尔:HAL4904

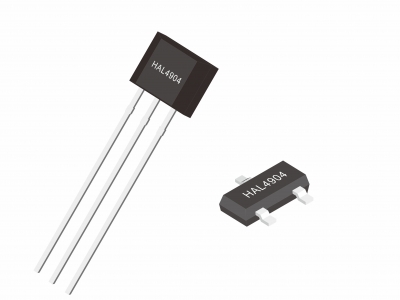

线性霍尔HAL4904

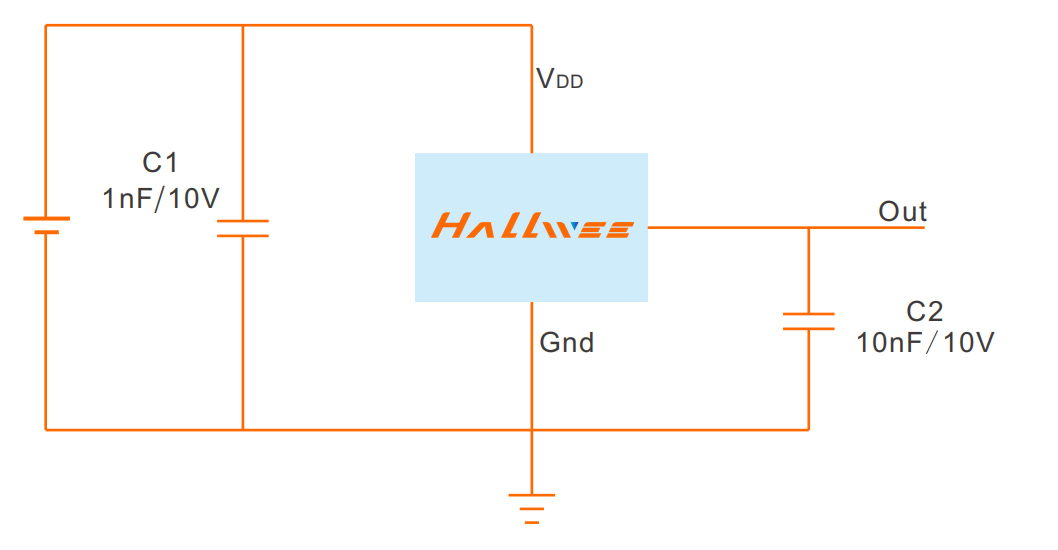

特点:

1.工作电压 2.5-6.5V

2.低灵敏度  1.5mV/Gs

3.感应磁场强度范围:正负1000Gs

4.模拟量线性输出

1.选择低灵敏度线性霍尔

2.结构上 磁铁磁极方向与霍尔元件水平

3.磁铁中点霍尔中心点对齐
