双极锁存霍尔开关在筋膜枪上的应用方案

                                                                双极锁存霍尔开关在筋膜枪上的应用方案

双极性霍尔开关的感应方式：因为磁场有两个磁极N、S（正磁或负磁），所以两个磁极分别控制双极性霍尔开关的开和关（高低电平），它一般具有锁定的作用，也就是说当磁极离开后，霍尔输出信号不发生改变，直到另一个磁极感应。另外，双极性霍尔开关的初始状态是随机输出，有可能是高电平，也有可能是低电平。

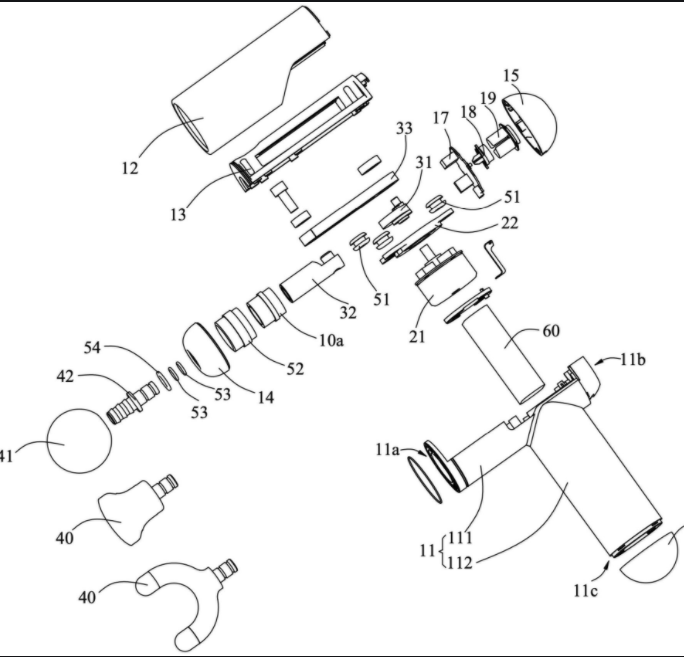

筋膜枪其实就是一种由电机驱动的电动工具，其内部核心部件就是电机，电机驱动轴承转起来后，通过偏心轮与连杆结合，将旋转运动转变为前后往复运动，再驱动按摩头，从而产生震动，这其实和电动工具中的曲线锯、马刀锯的机械原理基本一致，霍尔开关在膜筋枪中起到电机测速和检测电机是否工作的作用。

HAL1881锁存型霍尔开关电路

HAL1881 双极霍尔效应传感器采用混合信号技术。该器件集成了由内部电压稳元、霍尔电压发生器、 差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成的磁敏传感电路，它采用了先进的斩波稳定技术，提供精确、稳定的磁开关点。 应用面很广，由于其广泛的工作电压范围和扩展温度范围的选择，这是很适合用在汽车，工业和消费应用。

HAL1881产品特点：

工作电压范围宽：2.5V~24V

磁灵敏度高，用途广

先进的斩波稳定技术 优越的温度稳定性极低开关工作点 敏感的物理应力

低电流消耗 开漏输出

HAL1881应用实例：

汽车，消费品和工业 固态开关无刷直流电机换向

速度检测 线性位置检测

角位置检测 接近检测
