霍尔开关在跳绳计数中的应用

                  霍尔开关在跳绳计数中的应用

目前，市面上的跳绳没有计数结构，在体育训练及考核时，均采用人工计数方式进行统计，容易出现计数错误，且费时费力。

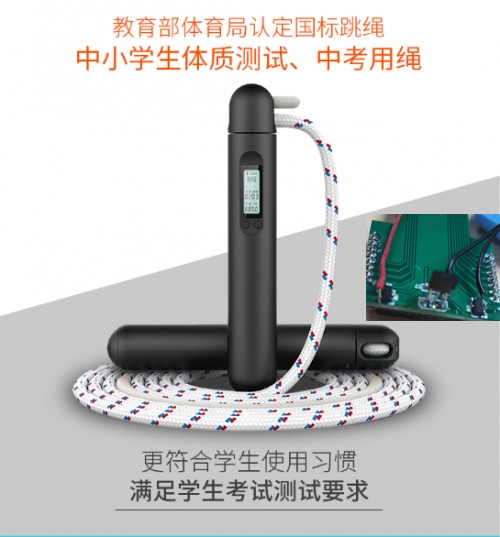

一种磁感应跳绳自动计数电路，包括设于跳绳手柄内的电路板，在电路板上设置有控制单元，以及与控制单元电连接的电源单元、时钟晶体单元和按键单元；还设置有与控制单元连接的霍尔开关，霍尔开关至少设置为3个，霍尔开关环向设于跳绳手柄的磁块回转位置。
   当磁铁轴承转动时，霍尔开关U1、U2、U4受磁力感应，依次开关通断，控制单元U5通过采集霍尔开关元件U1的、U2、U4的VOUT的开关信号，进行信号判断，得到跳绳旋转一次的信息，如果只是在其中两组开关动作，没有完成连续的3个开关通断，则认为是误动作，没有完成一圈动作，不作旋转计数。同时控制单元通过对信号动作进行计时，得到运动时间。
当跳绳时，绳子带动转轴转动，转轴带动磁铁转动，当磁铁通过霍尔开关时，霍尔开关产生高低电平，如果是正常的跳绳运动，依次经过三个(或更多个)霍尔开关的侧边，从而使三个(或更多个)霍尔开关依次产生一次电信号的变化，在依次收到三个(或更多个)霍尔开关产生的电信号之后才计数一次，如果传回的不是连续依次开关信号，则被识别为晃动，不进行计数

跳绳这块推荐我们一款全极高频微功耗霍尔开关HAL2471，频率更是达到500HZ。HAL2471 是一款基于混合信号CMOS 技术的无极霍尔器件，这款跳绳计数霍尔开关IC 采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。 在电路设计上，HAL2471跳绳计数霍尔开关提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源， 同时HAL2471跳绳计数霍尔开关这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，HAL2471无极霍尔器件芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度大小。 HAL2471跳绳计数霍尔开关的输出晶体管在⾯向封装标示一面存在一定强度南极或北极磁场时被锁定在开(BOP) 状态，而在无磁场时锁定在关(BRP)状态。

（1）微功耗电池供电应用（2）无极霍尔器件（3）低功耗40uA（平均）（4）CMOS 推挽式输出
