霍尔开关的分类与特性

一、按工作原理分类

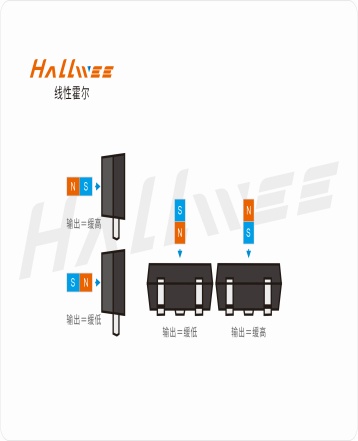

1. 线性霍尔开关

o 特性：输出电压随外加磁场强度呈线性变化，通常在一定磁场范围内（如-1000G~+1000G），输出电压与磁场强度成正比。适用于需要连续检测磁场强度的场景，如电流传感器、位置检测（非开关量）等。其灵敏度较高（如1~10mV/G），但需配合AD转换器将模拟信号转为数字信号，电路复杂度较高。

2. 开关型霍尔开关

o 特性：仅输出高电平（ON）或低电平（OFF）两种状态，通过检测磁场强度是否达到阈值来触发开关动作。内部集成了比较器和输出驱动电路，无需额外信号处理，可直接与数字电路接口。根据磁场极性分为单极性、双极性和全极性三种类型，广泛用于位置检测、转速测量、接近开关等场景。

二、按磁场极性分类（针对开关型霍尔开关）

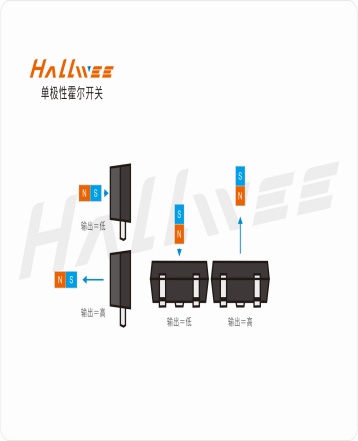

1. 单极性霍尔开关

o 特性：仅对单一方向的磁场（如S极靠近）敏感，当磁场强度超过动作阈值（BOP）时输出低电平（或高电平），磁场减弱至释放阈值（BRP）时恢复初始状态。触发条件依赖磁场方向和强度，抗干扰能力较强，常见于电机转速检测、门窗位置开关等。

2. 双极性霍尔开关

o 特性：需要交替施加正向和反向磁场（如S极靠近→N极靠近）才能完成“开-关”切换，无磁场时输出初始状态。适用于需要识别磁场极性变化的场景，如编码器、无刷电机换相控制等，触发逻辑较复杂，但可避免单极性开关的误触发问题。

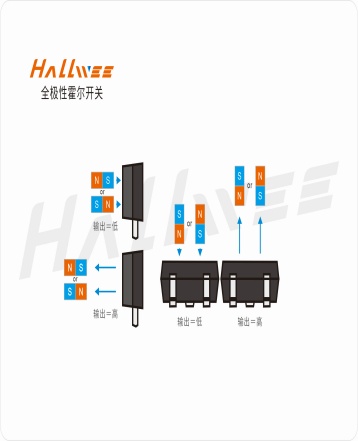

3. 全极性霍尔开关

o 特性：对任意极性的磁场（S极或N极靠近）均敏感，只要磁场强度达到阈值即可触发开关动作，无磁场时恢复初始状态。使用灵活，无需区分磁场方向，适用于简化安装的场景，如手机皮套唤醒、小型家电位置检测等。

三、按输出类型分类

1. 数字输出霍尔开关

o 特性：输出标准数字电平（TTL/CMOS），可直接与微控制器（MCU）或数字电路连接，具有驱动能力强、抗干扰性好的特点。开关型霍尔开关多为此类，广泛应用于自动化控制、消费电子等领域。

2. 模拟输出霍尔开关

o 特性：输出与磁场强度成线性关系的模拟电压信号（如0.5V~4.5V），需通过AD转换后进行数据处理。线性霍尔开关属于此类，适用于高精度磁场测量、电流 sensing 等场景，对电路设计要求较高。

四、按封装与集成度分类

1. 分立元件霍尔开关

o 特性：由霍尔传感器、放大电路、比较器等分立元件组成，体积较大，成本较低，适用于对空间要求不高的工业场景。

2. 集成式霍尔开关

o 特性：将霍尔元件、信号处理电路（放大、滤波、比较器）、输出驱动电路集成于单一芯片，体积小（如SOT-23、TO-92封装）、功耗低（微安级电流）、可靠性高，是消费电子、汽车电子的主流选择（如TI的DRV5055、Allegro的A110x系列）。

五、关键特性参数对比

六、应用场景总结

· 线性霍尔开关：电流测量（如电动车控制器）、磁场强度监测、位移传感器。

· 单极性开关：洗衣机盖开关、车门位置检测、风扇转速反馈。

· 双极性开关：无刷电机换相、绝对值编码器、角位移测量。

· 全极性开关：智能手环翻盖唤醒、笔记本电脑合盖检测、玩具触发开关。

霍尔开关的选型需综合考虑磁场极性、灵敏度、输出类型及环境条件（如温度范围、抗振动性），以满足不同场景的功能需求和可靠性要求。
