霍尔开关在自动卷帘门中的应用

霍尔开关在自动卷帘门中的应用

电动卷帘门主要有管状电机、卷帘机构、卷帘门控制器等构成,广泛应用于车库、窗帘、电动幕布等场合。电动卷帘门的应用特点是往复运动，并且运动行程可调，传统的解决方案采用机械式限位器解决行程调整问题，缺点是可靠性、重复性、精度较差，对应用有较大影响。

自动卷帘门是一种可以自动调节开关状态的机械电机门，可以上下反复运动，还可以对其状态进行调节。卷帘门广泛应用在车库、超市大门、会场大门等门比较大的场景。卷帘门可以实现这个功能是由多个部件共同配合来完成，霍尔元件就是其中的一员，霍尔元件在卷帘门其中主要起到霍尔开关的作用，用到的霍尔开关类型一般是单极霍尔,双极锁存型霍尔集成电路。

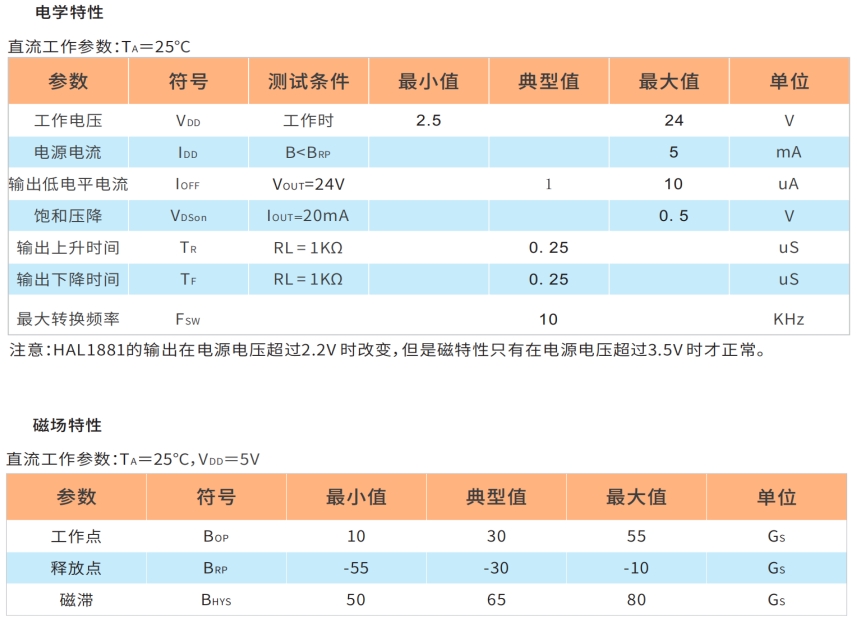

利用霍尔开关HAL1881实现电子定位以提高电动卷帘门的定位精度和稳定性。采用霍尔元件、单片机、EEPROM，结合可靠的掉电检测，通过存储霍尔元件发出的位置和方向信息实现高可靠数字化电子定位方法。工程实践应用表明,该方法定位精度高，重复性好，能较好地满足电动卷帘门对定位精度和稳定性的要求。

现在市场上的电动卷帘门大多数是由开关型霍尔传感器与管状电机来共同实现门的可控上升与下降的。可以实现电子限位、遇阻检测、防盗等功能，从而满足电动卷帘门高精度、高可靠性定位的需求。电子限位器的原理是在电机转子的一端安装几根小磁钢..随着电机的转动，小磁钢依次通过两个并联的霍尔传感器，并使霍尔传感器依次运动和释放，从而使卷帘门准确实现升降状态。
