传感器作为现代科技的前沿技术，是现代信息技术的三大支柱之一，也是国内外公认的最具发展前途的高技术产业。自动化专家指出，传感器技术直接关系到我国自动化产业的发展。被广泛地应用于国民经济的各个领域，霍尔开关就是其中应用非常广泛的一类，它是一种基于霍尔效应的磁敏传感器，它不仅用丁测量电压、电流、功率和磁感应强度等电磁参数,在非电量测量技术中还广泛应用于测量力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速等非电量参数。由于霍尔开关的核心器件是霍尔元件，所以对霍尔元件的研究有重要意义。

霍尔开关高电平低电平主要应用于数字电路。体现在电路上就是只有‘有’和‘无’，没有中间值，这个有在不同电路上的电压值不相同。

例如5V供电的数字电路，高电平就是5V，或接近5V，低电平就是0V或接近0V。

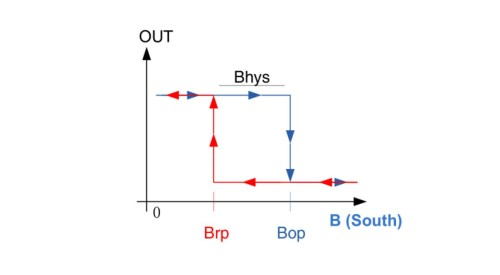

开关型霍尔元件接入电路中输出高电平，当有磁铁慢慢接近时，霍尔达到了BOP，霍尔又会由高电平转为输出低电平。反之，当磁铁远离霍尔，霍尔感应到的磁场强度达到BRP时，霍尔高电平 输出如图：

可以先只看S极一侧，数字量霍尔也就是开关型霍尔，高低电平的输出设定便于作为开关传感器使用，但不限于开关。

输出模拟量信号的线性霍尔元件。

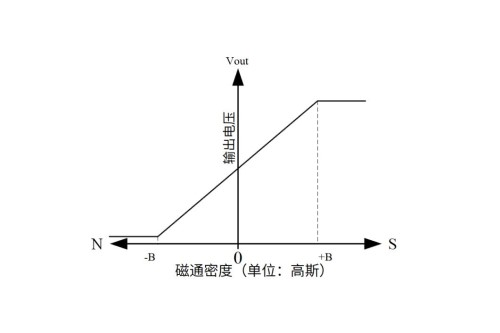

模拟量霍尔芯片不会像数字量霍尔元件那样的陡升陡降的高低电平变化，它是呈线性变化的（如图），磁铁靠近或者远离时，线性霍尔芯片的电压也随着它感应磁场的的变化而变化，当然如果霍尔芯片输入电压变化也容易破坏线性度，实际使用时一定要保证输入电压的稳定。
