霍尔开关在电动牙刷中的应用

                                                                  霍尔开关在电动牙刷中的应用

     电动牙刷是一种通过电机带动刷头振动，对牙齿进行清洁的清洁工具，相比于普通牙刷，电动牙刷的振动频率更高，比普通牙刷清洁更干净。

电动牙刷除去开机、关机挡位之外，一般至少具有调速三个挡位，以调节刷头的振动频率，满足不同的使用需求；现有市面上的电动牙刷，一般都是通过按键式或者是触摸式控制的，按下一次或者触摸一次则调节一次的频率，一般的顺序为：开机→一挡→二挡→三挡→关机，然后再按下再次循环，此方式下，在调节时，是能一次调节，常规牙刷拥有记忆功能，启动某一功能后切换另一功能时需关机后重新启动，使用不便。

旋转切换挡位的电动牙刷，包括：手柄以及刷头，手柄内部设置有手柄内支架、PCB板及电机，的手柄上还设置有一调节旋钮，调节旋钮与手柄同轴设置并可自转，调节旋钮上配置有磁性件；PCB板电连接有控制开机/关机的控制开关以及调节挡位的多个霍尔开关；霍尔对应调节旋钮设置，调节旋钮触发霍尔；的手柄上设置有作用于调节旋钮的限位组件；使用时，是通过控制开关进行开机/关机的控制，而霍尔则是通过调节旋钮的转动，相应霍尔受到磁力变化，通过磁力的变化触发对应的霍尔开关，最终完成挡位的调节，调节简单、便捷；限位组件是为提高调节旋钮转动时的手感。

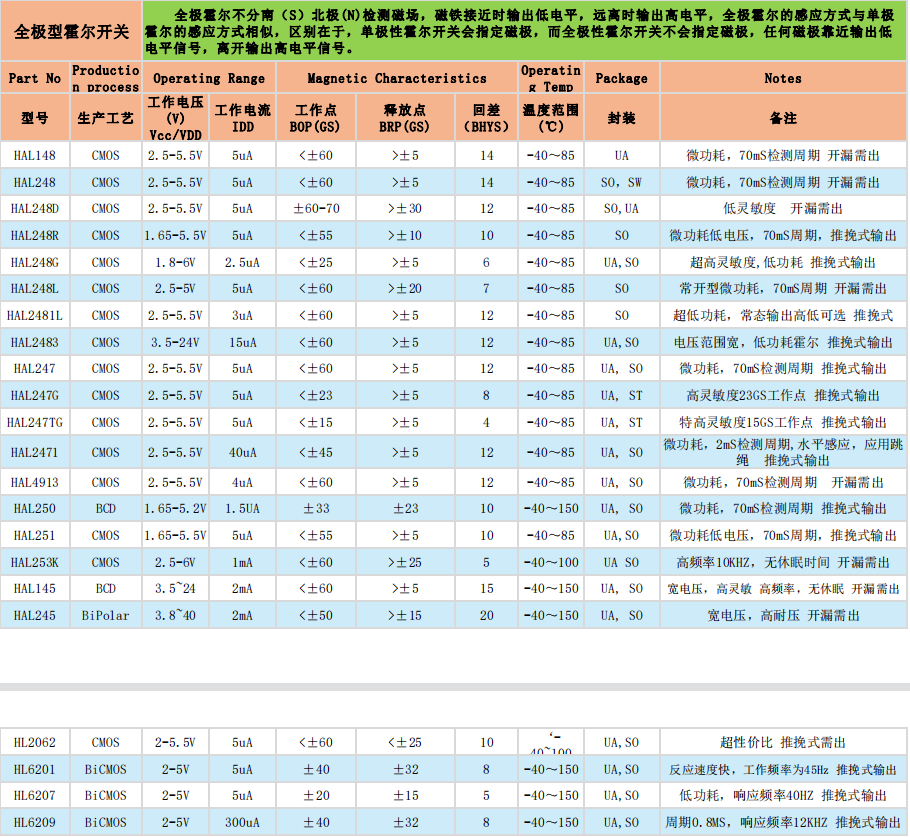

全极霍尔开关，对磁铁N极和S极都可以感应，不用区分极性，即南北极的磁场达到霍尔感应的BOP工作点，输出变为低，当磁场强度小于BRP释放点，输出变为高。因此在生产组装时，不用区分磁铁极性，可有效提高生产效率。全极微功耗霍尔开关系列可直接取代传统的磁簧开关。特别适用于使用电池电源的便携式电子产品。
