HAL2041全极霍尔开关553封装新增说明

一、产品概述

HAL2041是一款高性能全极霍尔开关器件，具备高灵敏度、低功耗及宽工作电压范围等特性，广泛应用于消费电子、智能家居、工业自动化等领域。为满足市场对小型化封装的需求，现新增553封装型号，进一步丰富产品选型。

二、553封装特性

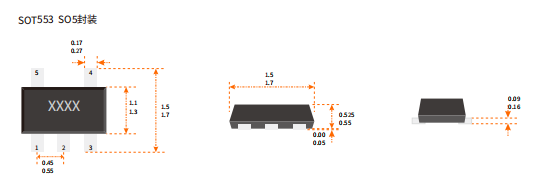

2.1 封装尺寸

553封装采用超小型SOT-553封装形式，具体尺寸参数如下（单位：mm）：

· 长度（L）：1.60±0.10

· 宽度（W）：1.20±0.10

· 高度（H）：0.55±0.10

· 引脚间距（e）：0.50±0.05

2.2 引脚定义

553封装引脚配置与现有型号保持一致，共3个引脚，定义如下：

· 引脚1（VCC）：电源正极

· 引脚2（GND）：电源负极

· 引脚3（OUT）：输出端

2.3 电气性能

新增553封装产品的电气性能与原封装型号完全一致，主要参数包括：

· 工作电压范围：2.5V-5.5V

· 静态电流：≤10μA（典型值5μA）

· 输出类型：CMOS开路输出

· 工作温度范围：-40℃-150℃

三、应用优势

相比传统封装，553封装具有以下应用优势：

1. 小型化设计：封装尺寸仅为1.6mm×1.2mm×0.55mm，可显著节省PCB板空间，特别适用于穿戴设备、小型传感器等对空间要求严苛的场景。

2. 高可靠性：采用先进的封装工艺，引脚牢固度高，抗机械应力能力强，提升产品长期工作稳定性。

3. 兼容性强：引脚定义及电气参数与原型号兼容，可直接替换使用，降低客户设计改造成本。

四、包装与标识

4.1 包装方式

产品采用编带包装，规格为3000只/盘，符合自动化贴装生产需求。

4.2 产品标识

芯片表面丝印标识为“2041”，便于客户识别。完整型号标识为“HAL2041SO5”。

五、注意事项

1. 焊接工艺：建议采用回流焊工艺，焊接温度及时间需符合553封装的焊接要求，避免高温损伤器件。

2. 静电防护：产品为静电敏感器件，在存储、运输及使用过程中需采取有效的静电防护措施。

3. 散热设计：虽然器件功耗低，但在高环境温度下使用时，仍需保证PCB板有良好的散热条件。

六、总结

HAL2041全极霍尔开关新增553封装，进一步拓展了产品的应用领域，为客户提供了更灵活的选型方案。产品保持了原有的高性能指标，同时具备小型化、高可靠性等优势，能够更好地满足市场对小型化、低功耗霍尔开关的需求。
