HAL402双相耐高压锁存型霍尔开关在电机换向中的作用

发布时间:2022-10-27 11:11:53
摘要:HAL402采⽤⾼压bipolar⼯艺制程,是⼀款耐⾼压双极霍尔开关传感器。该芯⽚内部由电压稳压单元,霍尔电压发⽣器,差分放⼤电路,温度补偿电路,集电极开路输出电路组成。输⼊磁感应强度,输出为数字电压信号。可耐⾼电压冲击,具有极强的抗噪能⼒。⼯作温度范围为-40℃⾄150℃,⼯作电压从3.8V到60V,
HAL402双相耐高压锁存型霍尔开关在电机换向中的作用

霍尔开关在电机换向中的工作原理一般采用开关型霍尔元件,磁场南北极经过时,其输出信号会有高低电平变化。我们将霍尔开关严格按照定子换向边放置,当定子换向时, 霍尔开关输出电平高低变化,这样就可以检测到定子的换向;一对极电机一般需要3个霍尔开关,并呈120°电角度摆放,这样就能准确检测定子三相的换向时刻。
每当磁极经过霍尔开关时,其输出状态便改变一次;这样磁场旋转 一个电周期,每个霍尔传感器会改变2次输出状态,3个霍尔传感器共改变 6次输出状态。

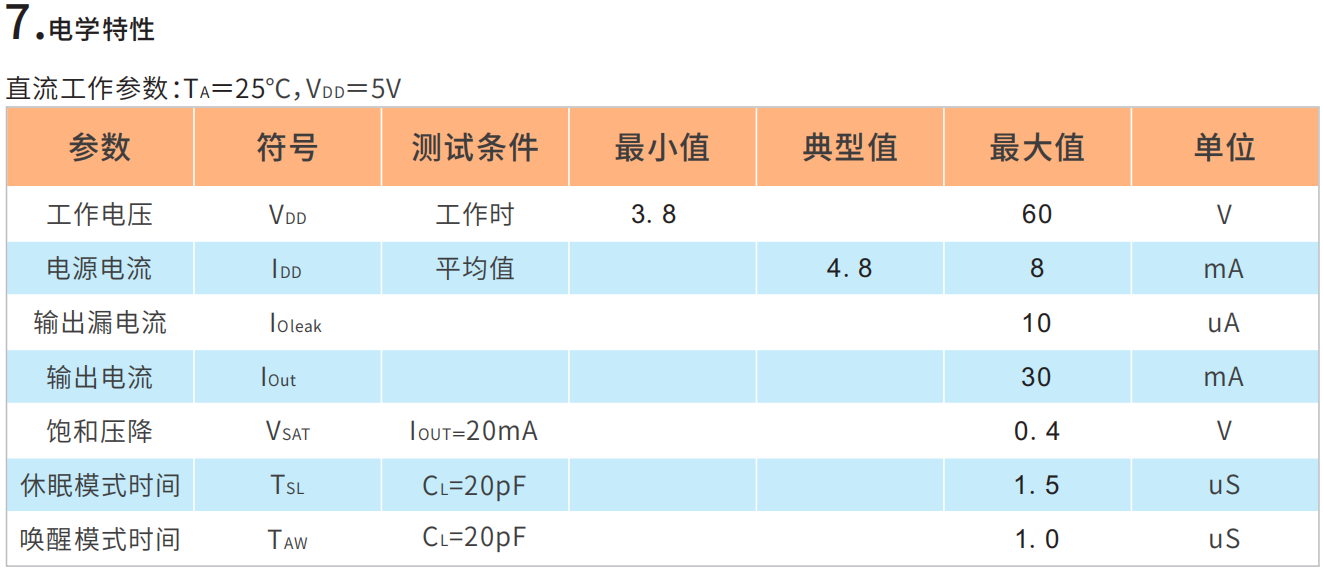

HAL402采⽤⾼压bipolar⼯艺制程,是⼀款耐⾼压双极霍尔开关传感器。该芯⽚内部由电压稳压单元,霍尔电压发⽣器,差分放⼤电路,温度补偿电路,集电极开路输出电路组成。输⼊磁感应强度,输出为数字电压信号。可耐⾼电压冲击,具有极强的抗噪能⼒。⼯作温度范围为-40℃⾄150℃,⼯作电压从3.8V到60V,可驱动电流最
⼤30mA。其中尾缀HAL402F芯⽚内置10K上拉电阻,HAL402H未内置上拉电阻,HAL402适⽤于各种消费类电⼦、汽⻋和⼯业控制等领域。

双相锁存型高压电机换向霍尔开关HAL402提供TO92S和SOT23-3L两种封装形式,且所有封装都符合RoHS标准。

hallwee专注磁感应敏感器件,了解更多霍尔元件欢迎咨询。
